Poele de Masse.Petit Habitat:Doc:Métallerie
Nous vous encourageons à faire découper la métallerie au laser chez un prestataire. De cette façon vous n'avez plus que de l'assemblage (de la soudure) à faire. Si vous n'avez pas cette compétence / le matériel nécessaire nous vous recommandons de faire appel a un artisan métallier prêt de chez vous.
Découpe laser
Un prestataire de découpe laser vous demandera des fichiers DXF pour avoir les découpes avec les côtes précises et parallèlement il faudra lui indiquer l'épaisseur du métal à usiner et bien sûr la quantité à produire.
Vous trouverez tous les fichiers DXF à fournir au prestataire sur ce lien : @TODO : Ajouter lien vers cloud.lowtech.fr
| Pièce | Epaisseur | Quantité |
| cadreplancha_ep8.DXF | 8 | 1 |
| cale-epaisseur-fente-e4xh25xp20_ep4_qte16.DXF | 4 | 16 |
| cale-epaisseur-fente-e5xh25xp20_ep5_qte16.DXF | 5 | 16 |
| cerclage-a-souder-sur-buse_ep10_qte2.DXF | 10 | 2 |
| demi-clapet-avec-angle_ep4.DXF | 4 | 1 |
| demi-clapet-sans-angle_ep4.DXF | 4 | 1 |
| echangeur-disque_ep5.DXF | 5 | 1 |
| echangeur-plaque-central_ep4.DXF | 4 | 1 |
| echangeur-plaque-laterale_ep4_qte2.DXF | 4 | 2 |
| echangeur-plaque-milieu_ep4_qte2.DXF | 4 | 2 |
| guide-axe-d8_ep5_qte2.DXF | 2 | 1 |
| plaque-blocage-axe_ep5_qte2.DXF | 5 | 2 |
| plaque-cuisson_ep10.DXF | 10 | 1 |
| renfort-et-cache-vertical_ep5_qte4.DXF | 5 | 4 |
| support-plancha_ep5.DXF | 5 | 1 |
| @TODO : ajouter nomenclature porte foyer |
Note : si vous avez besoin d'apporter des modifications aux fichiers DXF vous pouvez (par exemple) les éditer avec le logiciel libre FreeCAD.
Le chapeau : Cadre, plancha
La plancha est la partie supérieure du poêle (son chapeau). Elle comprend une zone de cuisson (avec échangeur thermique) ainsi que l'évacuation des fumés sur sa partie arrière. L'évacuation des fumés comprend une buse avec un clapet de fermeture (clef de tirage)
- Vue général du chapeau (cadre plancha)
Plancha assemblée vue 3D générale
Plancha assemblée vue dessus

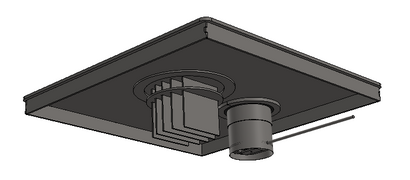

Plancha assemblée vue 3D dessous
Le cadre de plancha
Pour cette étape nous avons besoin des pièces suivantes :
- cadreplancha ep8
- renfort-et-cache-vertical ep5 qte4
- support-plancha ep5
Assembler/souder dans un premier temps les 4 renforts verticaux (renfort-et-cache-vertical) sur le cadre de plancha (cadreplancha). Puis le rond de plancha (support-plancha) sur le cadre de plancha :
1er renfort vertical sur le cadre de plancha
Les 4 renforts verticaux sur le cadre de plancha
Le support de plancha assemblé avec le cadre de plancha
Conseil pratique : il faut veiller à ce que le cadre de plancha soit le plus droit possible. S'il ne l'est pas vous pouvez assembler les renforts verticaux et les presser avec des serres joints afin de redresser le cadre le temps de la soudure.
Soudure du support de plancha sur cadre plancha
Soudure des renforts verticaux sur cadre, maintenu le temps du pointage pour redresser le cadre pas très droit
L'échangeur pour zone de cuisson
Pour cette étape nous avons besoin des pièces suivantes :
- echangeur-disque ep5
- echangeur-plaque-central ep4
- echangeur-plaque-laterale ep4 qte2
- echangeur-plaque-milieu ep4 qte2
- plaque-cuisson ep10
L'assemblage terminé ressemble à ceci :
Pour cette pièce il est commode d'avoir des petites équerres magnétique pour souder les échangeurs d'équerres par rapport à la plaque de cuisson.
Souder l'échangeur central (le plus large) sur la plaque de cuisson
Pointer le disque avec le 1er et le second échangeur en conservant les équerres
Retirer les équerres et souder
Ajouter les autres échangeurs 1 par 1 et souder à l'équerre
.jpg)
L'évacuation et clapet
Pour cette étape nous avons besoin des pièces suivantes :
- cerclage-a-souder-sur-buse ep10 qte2
- demi-clapet-avec-angle ep4
- demi-clapet-sans-angle ep4
- guide-axe-d8 ep5 qte2
- plaque-blocage-axe ep5 qte2
@TODO : documenté buse et clapet
Porte du poêle
La porte du poêle se trouve en façade.
@TODO : à faire
